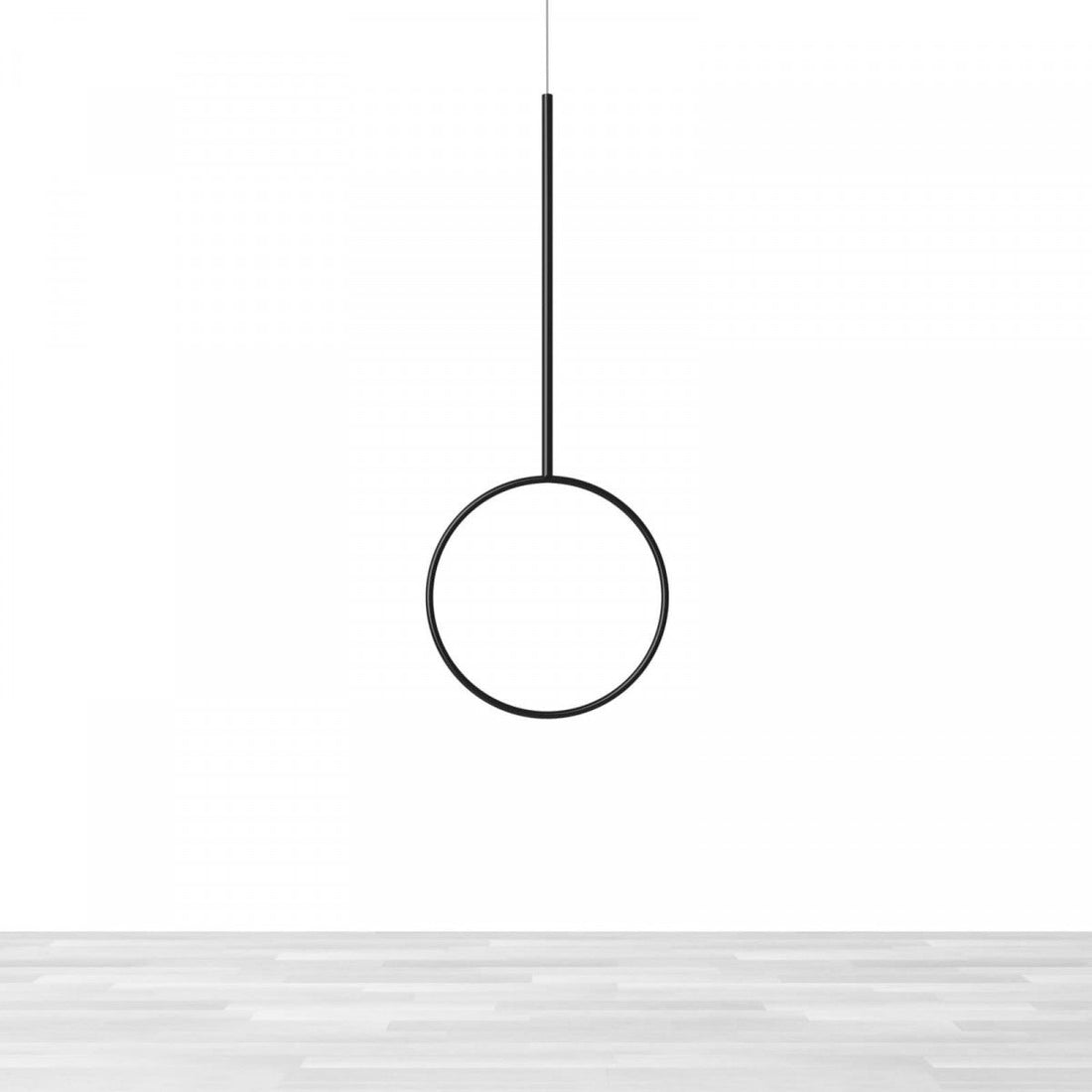

Instrucciones del péndulo
ASPECTO DEL PAQUETE
- Una caja rectangular con 1 tubo de cartón que contiene el tramo de tubo.
- Una caja que contiene el aro y su correspondiente cinta.
- Una caja que contiene el aro y su correspondiente cinta.
CONTENIDO DEL PAQUETE
1 Tramo de tubo.
1 Aro/Lollipop.
1 Gancho premontado en el perno del aro para pasar la cinta.
1 Cinta pasante de 150 cm de longitud.
1 Llave de 10 mm.
1 Llave hexagonal de 5 mm.
1 Hoja de instrucciones con código QR.
1 Aro/Lollipop.
1 Gancho premontado en el perno del aro para pasar la cinta.
1 Cinta pasante de 150 cm de longitud.
1 Llave de 10 mm.
1 Llave hexagonal de 5 mm.
1 Hoja de instrucciones con código QR.
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN NO INCLUIDAS
-Gancho para el techo (es posible adquirir el Albatros con el swivel ya incorporado).
-Cuerda, cinta o una Cadena Daisy para enganchar el Pendulum al techo.
-Swivel que permite la rotación del Pendulum sin que las cuerdas se retuerzan (necesario si no se ha instalado la placa Albatros).
-Mosquetones (tantos como sean necesarios).
-Cuerda, cinta o una Cadena Daisy para enganchar el Pendulum al techo.
-Swivel que permite la rotación del Pendulum sin que las cuerdas se retuerzan (necesario si no se ha instalado la placa Albatros).
-Mosquetones (tantos como sean necesarios).
MONTAJE DEL PENDULUM
Para que el montaje sea más fácil y rápido, el Pendulum se envía con la cinta ya introducida en el gancho del aro.
Ten cuidado al desembalar el producto para no dañar las cuerdas ni el revestimiento del tubo.
Las operaciones de montaje del Pendulum deberán realizarse en el suelo.
Arrodíllate para proceder con el montaje.
Para montar completamente el Pendulum, por ejemplo para sustituir la cinta, ve al punto 4.0
Ten cuidado al desembalar el producto para no dañar las cuerdas ni el revestimiento del tubo.
Las operaciones de montaje del Pendulum deberán realizarse en el suelo.
Arrodíllate para proceder con el montaje.
Para montar completamente el Pendulum, por ejemplo para sustituir la cinta, ve al punto 4.0
INTRODUCIR LA CINTA EN EL TUBO
1° Coloca el aro y el tubo en el suelo.
2° Introduce la cinta dentro del tubo y hazla salir por el lado opuesto
Evitar arrastrar el tramo por el suelo.
¡ATENCIÓN! NO RETUERZAN LA CINTA; evitar girar el poste y el aro sobre el eje longitudinal.
INSERTAR EL ARO EN EL POSTE Y ATORNILLAR EL PESTILLO
1.º Insertar el perno del aro en el tramo del poste., Alinear el orificio con el pestillo. ¡ATENCIÓN! NO RETUERZAN LA CINTA.
2.º Con la llave hexagonal de 5 mm, apretar la unión girando en el sentido de las agujas del reloj y apretando con fuerza.
No retuerzan nunca la cinta dentro del poste.
EL PENDULUM ESTÁ MONTADO; AHORA PUEDEN PROCEDER A LA INSTALACIÓN
Una vez montado el Pendulum, es posible instalarlo enganchándolo al techo.
Ir al apartado INSTALACIÓN DEL PENDULUM
Ir al apartado INSTALACIÓN DEL PENDULUM
INSTALACIÓN DEL PENDULUM
El Pendulum debe instalarse debajo de un techo o de vigas adecuadas.
¡ATENCIÓN! Utilizar siempre un swivel para evitar que la cinta se retuerza; si han comprado nuestra placa Albatros , el swivel ya está incorporado en la placa.
¡ATENCIÓN! Utilizar siempre un swivel para evitar que la cinta se retuerza; si han comprado nuestra placa Albatros , el swivel ya está incorporado en la placa.
ENGANCHAR EL PENDULUM AL TECHO
CONEXIÓN DEL POSTE AL TECHO CON PLACA ALBATROS:
1.º Enganchar el primer mosquetón a la cinta.
2.º Enganchar al mosquetón la cuerda, la cinta o la daisy chain (no incluidas) que servirá para conectar el poste al techo.
3.º Enganchar el segundo mosquetón al extremo de la cuerda, la cinta o la daisy chain.
4.º Enganchar el segundo mosquetón a la placa Albatros.
CONEXIÓN DEL POSTE AL TECHO SIN PLACA ALBATROS:
1.º Enganchar el mosquetón + el swivel + el mosquetón a la cinta.
2.º Enganchar al mosquetón la cuerda, la cinta o la daisy chain (no incluidas) que servirá para conectar el poste al techo.
3.º Enganchar el tercer mosquetón al extremo de la cuerda, la cinta o la daisy chain.
4.º Enganchar el tercer mosquetón al gancho del techo.
1.º Enganchar el primer mosquetón a la cinta.
2.º Enganchar al mosquetón la cuerda, la cinta o la daisy chain (no incluidas) que servirá para conectar el poste al techo.
3.º Enganchar el segundo mosquetón al extremo de la cuerda, la cinta o la daisy chain.
4.º Enganchar el segundo mosquetón a la placa Albatros.
CONEXIÓN DEL POSTE AL TECHO SIN PLACA ALBATROS:
1.º Enganchar el mosquetón + el swivel + el mosquetón a la cinta.
2.º Enganchar al mosquetón la cuerda, la cinta o la daisy chain (no incluidas) que servirá para conectar el poste al techo.
3.º Enganchar el tercer mosquetón al extremo de la cuerda, la cinta o la daisy chain.
4.º Enganchar el tercer mosquetón al gancho del techo.
MONTAJE COMPLETO DEL PENDULUM O SUSTITUCIÓN DE LA CINTA
Estas instrucciones explican cómo realizar el montaje completo del Pendulum.
ATENCIÓN: la correa suministrada por la empresa junto con el producto está fabricada conforme a especificaciones técnicas particulares y tiene una determinada carga de rotura. Sustituirla por una cuerda inadecuada o de baja calidad puede provocar accidentes y lesiones, incluso graves.
No dude en ponerse en contacto con la empresa para solicitar repuestos originales en office@brasiliamoda.com
ATENCIÓN: la correa suministrada por la empresa junto con el producto está fabricada conforme a especificaciones técnicas particulares y tiene una determinada carga de rotura. Sustituirla por una cuerda inadecuada o de baja calidad puede provocar accidentes y lesiones, incluso graves.
No dude en ponerse en contacto con la empresa para solicitar repuestos originales en office@brasiliamoda.com
EXTRAER EL MANGUITO DE SEGURIDAD
Con los dedos, sujete el manguito de seguridad y extráigalo completamente.
DESATORNILLAR UN SOLO TORNILLO CON LA LLAVE DE 10 MM
1.º Baje el tope de las cuerdas.
2.º Con la llave de 10 mm, desatornille y retire un solo tornillo.
2.º Con la llave de 10 mm, desatornille y retire un solo tornillo.
INSERTAR LA NUEVA CORREA
Inserte una correa nueva.
ATENCIÓN: la correa suministrada por la empresa junto con el producto está fabricada conforme a especificaciones técnicas particulares y tiene una determinada carga de rotura. Sustituirla por una cuerda inadecuada o de baja calidad puede provocar accidentes y lesiones, incluso graves. No dude en ponerse en contacto con la empresa para solicitar repuestos originales.
ATENCIÓN: la correa suministrada por la empresa junto con el producto está fabricada conforme a especificaciones técnicas particulares y tiene una determinada carga de rotura. Sustituirla por una cuerda inadecuada o de baja calidad puede provocar accidentes y lesiones, incluso graves. No dude en ponerse en contacto con la empresa para solicitar repuestos originales.
VOLVER A ATORNILLAR EL TORNILLO HASTA EL FINAL
1.º Con la llave de 10 mm, vuelva a atornillar completamente el tornillo hasta el final. Atención: introduzca la llave correctamente en la cabeza del tornillo para evitar un desgaste prematuro.
2.º Asegúrese con un lápiz de que los dos tornillos estén a la misma altura.
Esta comprobación es muy importante para la seguridad de uso del producto y para poder insertar correctamente el manguito de seguridad.
INSERTAR EL MANGUITO DE SEGURIDAD
1.º Asegúrese de que los tornillos estén colocados como se muestra en la imagen.
2.º Inserte el manguito de seguridad.
2.º Inserte el manguito de seguridad.
MONTAR EL PÉNDULO
DESINSTALACIÓN DEL PÉNDULO: SEPARACIÓN DEL CÍRCULO DEL POSTE
Coloque el péndulo en el suelo en posición horizontal antes de continuar.
1.º Con la llave hexagonal de 5 mm, desatornille el pasador del poste 3,5 vueltas.
ATENCIÓN: NO GIRE DEMASIADAS VECES LA LLAVE ALLEN EN SENTIDO ANTIHORARIO; DE LO CONTRARIO, EL PASADOR DE ACERO SALDRÁ POR EL LADO OPUESTO Y BLOQUEARÁ LA ARTICULACIÓN. SI ESTO OCURRE, VUELVA A ATORNILLAR EL PASADOR DE ACERO CON LA LLAVE ALLEN DE 5 MM EN SENTIDO HORARIO HASTA EL FINAL Y DESPUÉS DESATORNÍLLELO EN SENTIDO ANTIHORARIO DANDO SOLO 3 VUELTAS.
2.º Gire el péndulo hasta visualizar el pasador plateado y, a continuación, utilice la llave hexagonal para empujar el pasador hacia dentro.
3.º Separe el aro del poste alejándolos suavemente.
COMPROBACIONES PREVIAS AL USO
7.1 Compruebe EN CADA USO que la unión esté siempre bien apretada.
7.2 En CADA USO, asegúrese de que la cuerda o la cinta no estén dañadas ni desgastadas; de ser así, sustitúyalas inmediatamente y NO utilice el Pendulum.
7.3 Asegúrese de que todos los accesorios de suspensión sean adecuados para el tipo de uso.
7.4 Asegúrese de que el equipo sea utilizado por personas expertas y prepare los accesorios de seguridad anticaídas necesarios (por ejemplo, colchonetas de protección).
7.2 En CADA USO, asegúrese de que la cuerda o la cinta no estén dañadas ni desgastadas; de ser así, sustitúyalas inmediatamente y NO utilice el Pendulum.
7.3 Asegúrese de que todos los accesorios de suspensión sean adecuados para el tipo de uso.
7.4 Asegúrese de que el equipo sea utilizado por personas expertas y prepare los accesorios de seguridad anticaídas necesarios (por ejemplo, colchonetas de protección).
MANTENIMIENTO
8.1 Limpieza del poste GeckoGrip: alcohol simple (preferiblemente isopropílico) aplicado con un paño de microfibra.
Durante la limpieza, utilice equipos de protección individual; se recomienda ventilar el espacio después de limpiar el poste.
8.2 Sustituya las cuerdas periódicamente o inmediatamente si están dañadas o desgastadas.
Durante la limpieza, utilice equipos de protección individual; se recomienda ventilar el espacio después de limpiar el poste.
8.2 Sustituya las cuerdas periódicamente o inmediatamente si están dañadas o desgastadas.
ADVERTENCIAS
9.1 Las llaves necesarias para el montaje, la instalación y el desmontaje se incluyen con el producto. Antes de utilizar en el poste herramientas distintas, póngase en contacto con el Servicio de Asistencia Técnica para asegurarse de que la intervención es adecuada.
9.2 Durante todas las fases de montaje, instalación y desmontaje del producto, preste siempre la máxima atención y siga las instrucciones.
9.3 En caso de duda, póngase en contacto con el servicio de asistencia.
9.4 No permita que personas no competentes o menores de edad utilicen, instalen o desplacen el producto sin supervisión.
9.5 Dado que es un equipo deportivo, el producto debe ser utilizado por personas competentes y entrenadas.
9.6 No realice sin supervisión figuras que no sea capaz de ejecutar.
9.7 Utilice protecciones adecuadas y colchonetas certificadas.
9.8 Para utilizar el poste elevado del suelo, elija el revestimiento UltraGrip (engomado).
POLEDANCETRADING.COM NO SERÁ RESPONSABLE DE LOS DAÑOS A BIENES O PERSONAS CAUSADOS POR UN USO INADECUADO DEL PRODUCTO.
9.2 Durante todas las fases de montaje, instalación y desmontaje del producto, preste siempre la máxima atención y siga las instrucciones.
9.3 En caso de duda, póngase en contacto con el servicio de asistencia.
9.4 No permita que personas no competentes o menores de edad utilicen, instalen o desplacen el producto sin supervisión.
9.5 Dado que es un equipo deportivo, el producto debe ser utilizado por personas competentes y entrenadas.
9.6 No realice sin supervisión figuras que no sea capaz de ejecutar.
9.7 Utilice protecciones adecuadas y colchonetas certificadas.
9.8 Para utilizar el poste elevado del suelo, elija el revestimiento UltraGrip (engomado).
POLEDANCETRADING.COM NO SERÁ RESPONSABLE DE LOS DAÑOS A BIENES O PERSONAS CAUSADOS POR UN USO INADECUADO DEL PRODUCTO.
